Đặc tính kỹ thuật:
- Hiển thị giá trị 3 pha trực tiếp (Điện áp, dòng điện)
- Công suất 3 pha:
- Công suất hoạt động
- Công suất phản kháng
- Công suất biểu kiến
- Có thể dùng CT/PT Sơ cấp / Thứ cấp
- Truyền thông RS485 giao thức Modbus RTU
- Gắn trên Din rail 35mm
Thông số kỹ thuật:
- Hiển thị 3 hàng, bằng LCD có đèn nền.
- Số hiển thị:
- 1 hàng x 4 số
- 2 hàng x 7 số
- Mạch đấu nối:
- 3Ø – 3 dây, 3Ø – 4 dây
- 2Ø – 3 dây, 1Ø – 2 dây
- PT Secondary 100V to 500V (Programmable for any value)
- CT Secondary 1 / 5A (Programmable)
- CT Primary 1 / 5A to 10kA (Programmable for any value)
- PT Primary 100V to 500kV (Programmable for any value)
- Tần số: 45 đến 65Hz
- Nguồn cấp: 85 – 270V AC (50/60Hz)
- Truyền thông và giao thức: RS485 và MODBUS RTU
Sơ đồ đấu nối:

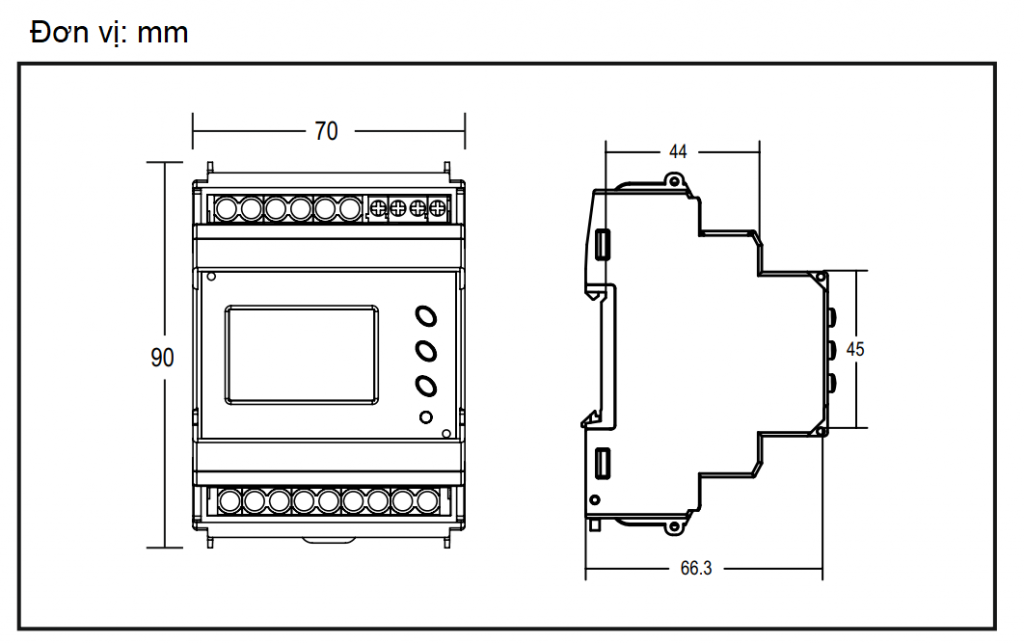

Kích thước sản phẩm:
Instruction manual: Selec MFM384-R-C Manual
