Điều kiện hoạt động:
- hiệt độ môi trường: – 25℃ ~ + 50℃
- Độ ẩm tương đối: ≤ 50% at 40℃, ≤ 90% at 20℃
- Độ cao: ≤ 2000m
- Điều kiện môi trường:
- Tránh khí gas nguy hiểm & hơi nước,
- Trách các chất dễ cháy nổ
- Tránh va đập vật lý.
Thông số kỹ thuật:
- Điện áp định mức: 0.23 kV, 0.25 kV, 0.4kV, 0.45kV, 0.48 kV, 0.525kV
- Tần số định mức: 50Hz hoặc 60Hz.
- Công suất định mức: (5～40)kvar
- Sai số công suất: -5~+10%
- Điện áp quá mức cho phép: 1.1Un, không quá 8h trong 24h.
- Dòng điện quá mức cho phép: 1.3In.
- Có khả năng tự xả: tắt nguồn, điện áp giảm từ √2 Un (DC) xuống 75V dưới 3 phút.
- Tiêu chuẩn: : IEC/EN 60831-1.

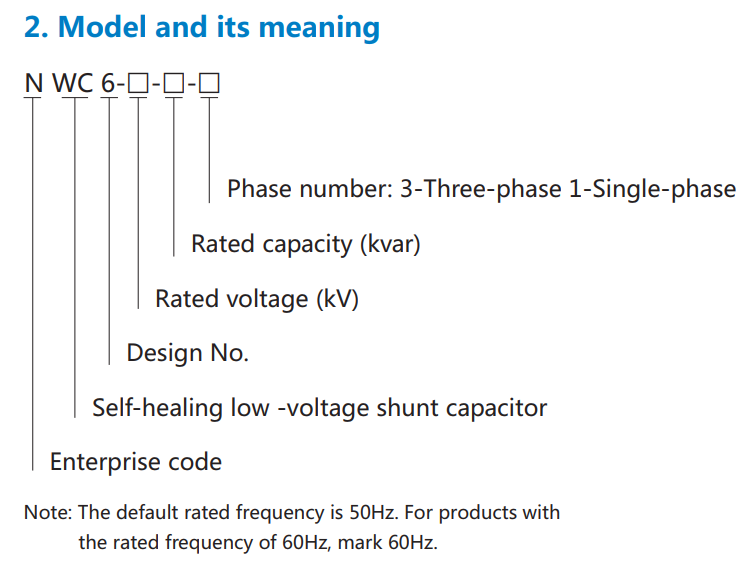

Thông số mã sản phẩm:
Bảng mã sản phẩm:
| LV Capacitor NWC6 | |||||||
| Stt | Mã sản phẩm | Điện áp định mức (kV) |
Tần số định mức (Hz) |
Công suất định mức (kVar) |
Điện dung định mức (μF) |
Dòng định mức (A) |
Kích thước DxH(mm) |
| 1 | NWC6-0.23-1-3（60Hz） | 0.23 | 60 | 1 | 50 | 2.5 | Φ60×190 |
| 2 | NWC6-0.23-3-3（60Hz） | 0.23 | 60 | 3 | 151 | 7.5 | Φ60×240 |
| 3 | NWC6-0.23-5-3（60Hz） | 0.23 | 60 | 5 | 251 | 12.6 | Φ76×240 |
| 4 | NWC6-0.23-7.5-3（60Hz） | 0.23 | 60 | 7.5 | 376 | 18.8 | Φ76×290 |
| 5 | NWC6-0.23-10-3（60Hz） | 0.23 | 60 | 10 | 502 | 25.1 | Φ86×290 |
| 6 | NWC6-0.23-15-3（60Hz） | 0.23 | 60 | 15 | 753 | 37.7 | Φ96×290 |
| 7 | NWC6-0.23-20-3（60Hz） | 0.23 | 60 | 20 | 1003 | 50.2 | Φ116×290 |
| 8 | NWC6-0.4-3-3 | 0.4 | 50 | 3 | 59.7 | 4.3 | Ф60×175 |
| 9 | NWC6-0.4-5-3 | 0.4 | 50 | 5 | 99 | 7.2 | Ф60×175 |
| 10 | NWC6-0.4-7.5-3 | 0.4 | 50 | 7.5 | 149 | 10.8 | Ф60×240 |
| 11 | NWC6-0.4-10-3 | 0.4 | 50 | 10 | 199 | 14.4 | ф76×240 |
| 12 | NWC6-0.4-15-3 | 0.4 | 50 | 15 | 298 | 21.7 | Ф76×290 |
| 13 | NWC6-0.4-16-3 | 0.4 | 50 | 16 | 318 | 23.1 | Ф76×290 |
| 14 | NWC6-0.4-20-3 | 0.4 | 50 | 20 | 398 | 28.9 | Ф86×290 |
| 15 | NWC6-0.4-25-3 | 0.4 | 50 | 25 | 497 | 36.1 | Ф96×290 |
| 16 | NWC6-0.4-30-3 | 0.4 | 50 | 30 | 597 | 43.3 | ф106×290 |
| 17 | NWC6-0.4-40-3 | 0.4 | 50 | 40 | 796 | 57.7 | ф116×290 |
| 18 | NWC6-0.45-3-3 | 0.45 | 50 | 3 | 47.2 | 3.8 | Ф60×175 |
| 19 | NWC6-0.45-5-3 | 0.45 | 50 | 5 | 79 | 6.4 | Ф60×175 |
| 20 | NWC6-0.45-7.5-3 | 0.45 | 50 | 7.5 | 118 | 9.6 | Ф60×240 |
| 21 | NWC6-0.45-10-3 | 0.45 | 50 | 10 | 157 | 12.8 | ф76×240 |
| 22 | NWC6-0.45-15-3 | 0.45 | 50 | 15 | 236 | 19.2 | Ф76×290 |
| 23 | NWC6-0.45-16-3 | 0.45 | 50 | 16 | 252 | 20.5 | Ф76×290 |
| 24 | NWC6-0.45-20-3 | 0.45 | 50 | 20 | 314 | 25.7 | Ф86×290 |
| 25 | NWC6-0.45-25-3 | 0.45 | 50 | 25 | 393 | 32.1 | Ф96×290 |
| 26 | NWC6-0.45-30-3 | 0.45 | 50 | 30 | 472 | 38.5 | ф106×290 |
| 27 | NWC6-0.45-40-3 | 0.45 | 50 | 40 | 629 | 51.3 | ф116×290 |
| 28 | NWC6-0.48-3-3 | 0.48 | 50 | 3 | 41.5 | 3.6 | Ф60×175 |
| 29 | NWC6-0.48-5-3 | 0.48 | 50 | 5 | 69 | 6 | Ф60×175 |
| 30 | NWC6-0.48-7.5-3 | 0.48 | 50 | 7.5 | 104 | 9 | Ф60×240 |
| 31 | NWC6-0.48-10-3 | 0.48 | 50 | 10 | 138 | 12 | ф76×240 |
| 32 | NWC6-0.48-15-3 | 0.48 | 50 | 15 | 207 | 18 | Ф76×290 |
| 33 | NWC6-0.48-16-3 | 0.48 | 50 | 16 | 221 | 19.2 | Ф76×290 |
| 34 | NWC6-0.48-20-3 | 0.48 | 50 | 20 | 277 | 24 | Ф86×290 |
| 35 | NWC6-0.48-25-3 | 0.48 | 50 | 25 | 346 | 30 | Ф96×290 |
| 36 | NWC6-0.48-30-3 | 0.48 | 50 | 30 | 415 | 36.1 | ф106×290 |
| 37 | NWC6-0.48-40-3 | 0.48 | 50 | 40 | 553 | 48.1 | ф116×290 |
| 38 | NWC6-0.525-3-3 | 0.525 | 50 | 3 | 34.7 | 3.3 | Ф60×240 |
| 39 | NWC6-0.525-5-3 | 0.525 | 50 | 5 | 58 | 5.5 | Ф60×240 |
| 40 | NWC6-0.525-7.5-3 | 0.525 | 50 | 7.5 | 86.7 | 8.2 | Ф60×240 |
| 41 | NWC6-0.525-10-3 | 0.525 | 50 | 10 | 115 | 11 | ф76×240 |
| 42 | NWC6-0.525-15-3 | 0.525 | 50 | 15 | 173 | 16.5 | Ф76×290 |
| 43 | NWC6-0.525-16-3 | 0.525 | 50 | 16 | 185 | 17.6 | Ф76×290 |
| 44 | NWC6-0.525-20-3 | 0.525 | 50 | 20 | 231 | 22 | Ф86×290 |
| 45 | NWC6-0.525-25-3 | 0.525 | 50 | 25 | 289 | 27.5 | Ф96×290 |
| 46 | NWC6-0.525-30-3 | 0.525 | 50 | 30 | 346 | 33 | ф106×290 |
| 47 | NWC6-0.525-40-3 | 0.525 | 50 | 40 | 346 | 33 | ф116×290 |
| 48 | NWC6-0.45-5-3YN | 0.45 | 50 | 5 | 79 | 6.4 | ф76×240 |
| 49 | NWC6-0.45-7.5-3YN | 0.45 | 50 | 7.5 | 118 | 9.6 | ф76×240 |
| 50 | NWC6-0.45-10-3YN | 0.45 | 50 | 10 | 157 | 12.8 | ф76×290 |
| 51 | NWC6-0.45-15-3YN | 0.45 | 50 | 15 | 236 | 19.2 | ф86×290 |
| 52 | NWC6-0.45-16-3YN | 0.45 | 50 | 16 | 252 | 20.5 | ф96×290 |
| 53 | NWC6-0.45-20-3YN | 0.45 | 50 | 20 | 314 | 25.7 | ф96×290 |
| 54 | NWC6-0.45-25-3YN | 0.45 | 50 | 25 | 393 | 32.1 | ф106×290 |
| 55 | NWC6-0.45-30-3YN | 0.45 | 50 | 30 | 472 | 38.5 | ф116×290 |
Lưu ý:
- Hãy đảm bảo rằng các tụ điện được vận hành trong các điều kiện quy định, bao gồm nhiệt độ, điện áp và dòng điện thích hợp, vì quá điện áp và quá dòng có thể rút ngắn tuổi thọ của tụ điện.
- Hãy chú ý đến các điểm sau khi tụ được kết nối một cách ngẫu nhiên trong hệ thống:
- Đối với hệ thống hệ thống điều chỉnh dòng điện và hệ thống thiết bị điện, không nên kết nối trực tiếp tụ điện.
- Dòng điện hoạt động của tụ điện phải nhỏ hơn dòng điện không tải của động cơ được kết nối ngẫu nhiên.
- Khi máy biến áp không tải, tụ điện sẽ ngừng hoạt động.
- Các công tắc, công tắc tơ và rơle quá dòng cụ thể nên được sử dụng khi tụ được kết nối một cách ngẫu nhiên trong hệ thống.
