ATS Socomec 125~3200A

Thương hiệu đến từ Pháp có sự uy tín cao trong ngành. Các sản phẩm AST được sản xuất theo tiêu chuẩn IEC và EN 60947 – 6 – 1 có các đặc điểm sau:

Ngưỡng hoạt động từ 125A – 3200A.
Tích hợp tính năng kiểm soát và bảo vệ điện từ.
Có hệ thống truyền an toàn COMPACT.
Tính năng điều khiển đơn giản và linh hoạt có thể chuyển đổi tự động hoặc thủ công.
Có khả năng phát hiện điện áp và tần số vượt quá ngưỡng cho phép.
Xác minh khi có xoáy pha.
Lập trình sẵn hoặc thiết lập tùy chỉnh về chu kỳ chuyển đổi.
Có khả năng thay thế riêng biệt mô-đun cơ giới và mô-đun điều khiển mà không cần ngắt kết nối.
Có nhiều loại ATP bao gồm cả 3P, 4P với các ngưỡng điện áp khác nhau cho khách hàng lựa chọn.

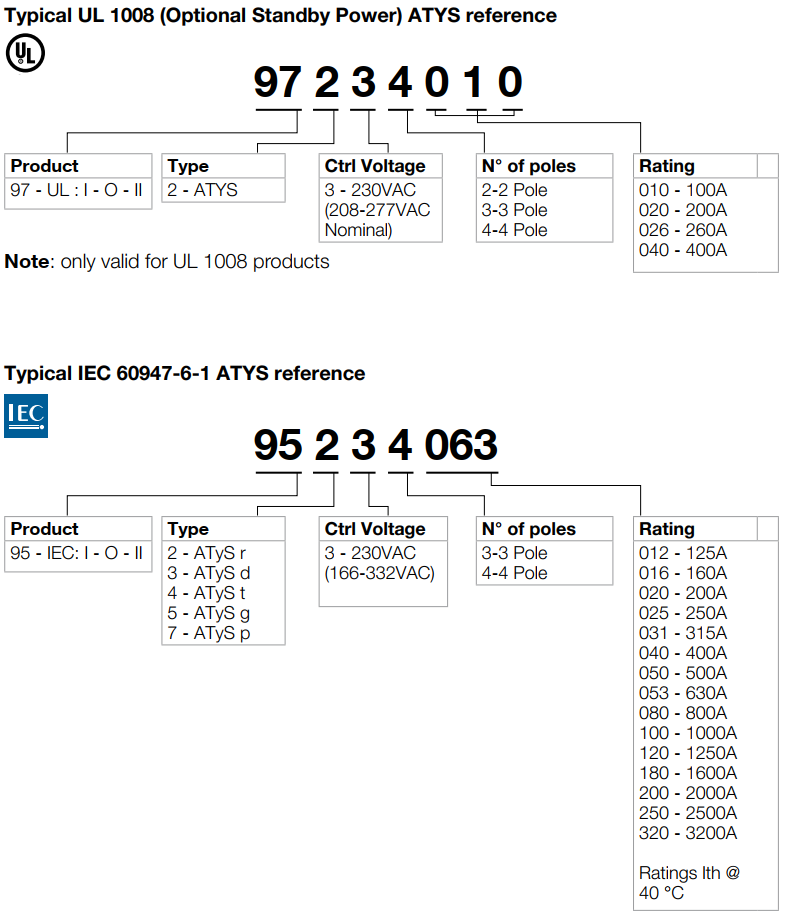

Quy ước mã sản phẩm:

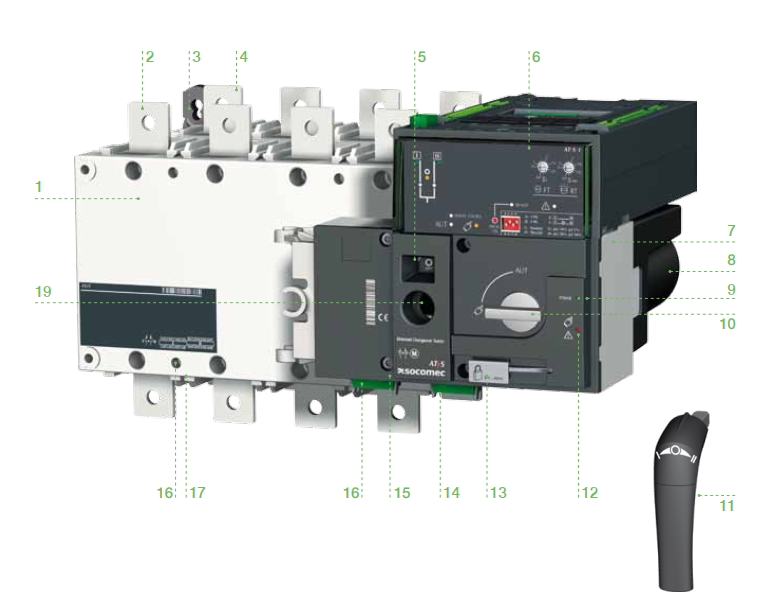

Product introduction:

1. Power Section: Changeover switch assembly with inherent mechanical interlock	12. Red LED Indication: Product Unavailable / Manual Mode / Fault Condition
2. Front: Switch number 1 terminals (3 or 4 pole)	13. Padlocking facility (Up to 3 padlocks of dia. 4 – 8mm)
3. Back-plate mounting ATyS fixing lugs	14. Output contacts x 4 (Position indication I-O-II and product availability outputs)
4. Back: Switch number 2 terminals (3 or 4 pole)	15. Facility for locking all controls in the zero position using a RONIS EL11AP Lock
5. Switch position indication window: I (On) – O (Off) – II (On)	16. Input contacts x 5:
6. ATS control module with integrated dual power supply	+ Position order I-O-II
7. Motorized Control Unit	+ Remote control enable
8. Motor housing	+ Override controls and force to Off position
9. Green LED Indication: Power	17. Sliders for Terminal Shields
10. Auto / Manual mode selector switch	18. Fixing holes for terminal Shields
11. Emergency manual operation “Direct Handle”	19. Emergency manual operation shaft location (Accessible only in manual mode)

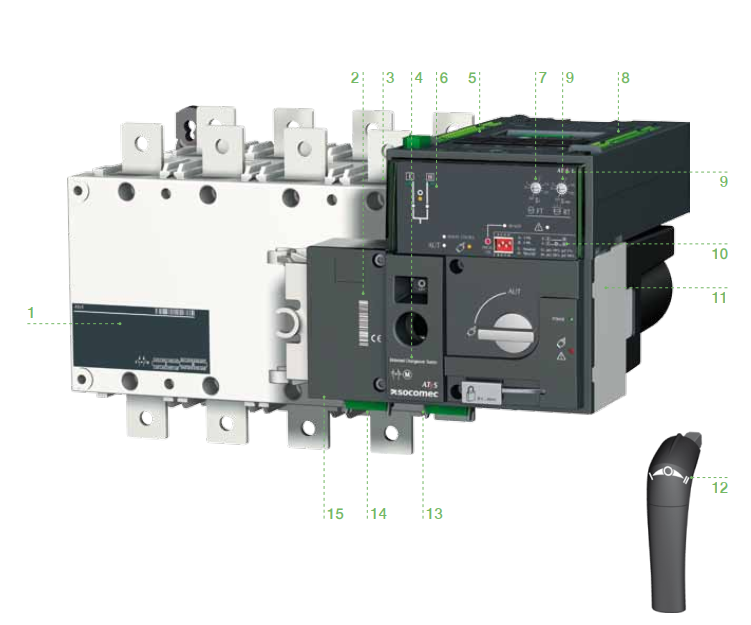

Product identification:

1. Main changeover switch identification label:	7. Mains failure timer setting dial. (0-60s)
+ Electrical characteristics	8. ATyS product type identification. (ATyS t, ATyS g or ATyS p)
+ Applicable standards and	9. Mains return timer setting dial. (0-60mins)
+ Terminal incoming and outgoing wiring details.	10. Dip switch configuration identification.
2. Complete ATyS t product serial number, barcode and CE marking.	11. Motor barcode and serial number
3. Switch 1 (Front) and Switch 2 (back) identification labels	12. Emergency manual operation direction of rotation indication
4. ATyS t product current rating and reference number label	13. Output contacts identification label.
5. ATS controller contact identification labels	14. Input contacts identification label.
6. Network status and switch position pictogram with LED’s	15. Guide to ATyS t programming steps.

Instruction Manual: ATyS t Socomec
